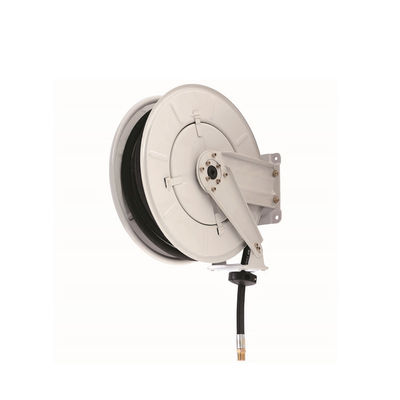

YEEDA YD53-012 tot YD53-018 Zware Wandgemonteerde Slanghaspels
Productspecificaties
Modelspecifieke Parameter Samenvatting
| Model (Artikelnummer 610) |
Slangmateriaal |
Slang I.D. |
Slanglengte |
Werkdruk |
Aansluitmaat |
Ideale Vloeistof/Taak |
| YD53-012 |
SAE 100 R1AT |
1/4" |
15m (50FT) |
20-187 Bar |
1/4" |
Motorolie, lage tot gemiddelde druk smering |
| YD53-013 |
SAE 100 R2AT |
1/4" |
15m (50FT) |
350 Bar |
1/4" |
Hogedrukvet, zware smering |
| YD53-014 |
SAE 100 R1AT |
5/16" |
15m (50FT) |
20-166 Bar |
1/4" |
Motorolie met gemiddelde viscositeit, precisiesmering |
| YD53-015 |
SAE 100 R1AT |
3/8" |
15m (50FT) |
20-153 Bar |
3/8" |
Motorolie met hoge flow, smering van grote machines |
| YD53-016 |
SAE 100 R2AT |
3/8" |
15m (50FT) |
280 Bar |
3/8" |
Hogedrukvet, smering van industriële versnellingsbakken |
| YD53-017 |
SAE 100 R1AT |
1/2" |
15m (50FT) |
20-136 Bar |
1/2" |
Motorolie met extra hoge flow, onderhoud van wagenparken |
| YD53-018 |
SAE 1100 R2AT |
1/2" |
15m (50FT) |
230 Bar |
1/2" |
Vet met gemiddelde druk, wassen van zware machines |
Universele Structurele & Functionele Specificaties
| Categorie Eigenschap |
Specifieke Specificatie |
| Montagetype |
Wandmontage (ruimtebesparend, geschikt voor werkplaatsen met beperkte vloerruimte) |
| Kernontwerp |
Dubbele armstructuur; zelfnivellerend systeem (zorgt voor gemakkelijk, gelijkmatig oprollen van de slang); 4-rol slanggeleider (verminderd slijtage van de slang met 30% t.o.v. ontwerpen met één rol) |
| Bedieningsmechanisme |
12-positie ratelvergrendeling (maakt het mogelijk de slang op elke lengte vast te zetten; voorkomt onverwacht intrekken tijdens gebruik) |
| Installatieflexibiliteit |
3 verstelbare vaste posities (past zich aan verschillende wandhoogtes en werkplaatsindelingen aan) |
| Duurzaamheid |
Zwaar stalen frame (bestand tegen schokken en industriële slijtage); corrosiebestendige coating (beschermt tegen olie, water en stof) |
| Toepassingsgebieden |
Olie/hogedruk waterservices, pneumatische gereedschappen, wassen, smering, algemeen industrieel gebruik, fabrieken, onderhoud/reparatie, automotive/wagenpark servicecentra |

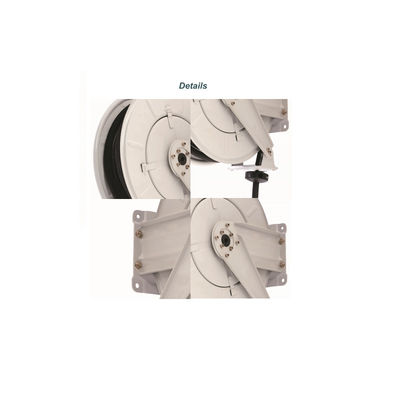

Productdetails
De YEEDA YD53-012 tot YD53-018 Zware Wandgemonteerde Slanghaspels lossen kritieke pijnpunten op bij industriële smering en vloeistofoverdracht: "slangslijtage, onstabiele lengtecontrole, beperkte installatieopties en inefficiënte opslag". Met dubbele armstructuur + 12-positie ratelvergrendeling + compatibiliteit met hogedrukslangen als kernsterktes, leveren ze betrouwbare prestaties voor zware olie- en vettoepassingen.
Duurzaamheid & Slangbescherming
- 4-Rol Slanggeleider & Zelfnivellerend Systeem: Het 4-rol ontwerp verdeelt de druk gelijkmatig over de slang tijdens het intrekken, waardoor wrijving wordt geminimaliseerd en de levensduur van de slang wordt verlengd. Het zelfnivellerende systeem zorgt ervoor dat de slang soepel oprolt zonder knikken - cruciaal voor hogedrukslangen (bijv. SAE 100 R2AT in YD53-013) die gevoelig zijn voor schade door ongelijkmatig oprollen.
- Zware Constructie: Het stalen frame en de corrosiebestendige coating zijn bestand tegen dagelijkse schokken in drukke werkplaatsen en beschermen tegen olie/vetaantasting. Deze duurzaamheid garandeert een levensduur van 7+ jaar, wat de prestaties van lichtgewicht plastic haspels overtreft.
Flexibele Bediening & Installatie
- 12-Positie Ratelvergrendeling: In tegenstelling tot basis haspels met beperkte lengtestops, kan de 12-positie vergrendeling gebruikers de 15m slang op elke gewenste lengte vastzetten - ideaal voor taken die een precieze reikwijdte vereisen (bijv. het smeren van moeilijk bereikbare machineonderdelen). Het voorkomt ook dat de slang onverwacht intrekt, wat de veiligheid van de operator verhoogt.
- 3 Verstelbare Vaste Posities: De haspel kan op 3 verschillende hoogtes/hoeken aan de muur worden gemonteerd, passend bij diverse werkplaatsindelingen. Wandmontage bespaart vloerruimte en houdt loopbruggen vrij van struikelgevaar.
Hogedruk Compatibiliteit & Veelzijdigheid
- SAE-Gecertificeerde Slangen: Elk model is voorzien van SAE 100 R1AT/R2AT of SAE 1100 R2AT slangen, ontworpen voor motorolie en vet. De slangen zijn bestand tegen drukken van 20 Bar (lichte smering) tot 350 Bar (zware vetoverdracht), waardoor de haspels geschikt zijn voor alles, van olieverversingen in de auto tot onderhoud van industriële versnellingsbakken.
- 15m Lengte: De 15m slang biedt voldoende bereik om meerdere machines te onderhouden zonder de haspel te verplaatsen - wat tijd bespaart in grote werkplaatsen of wagenpark servicecentra.
Toepassingsscenario's
Olieverversingen in Automotive Servicecentra (YD53-015)
Scenariovereiste: Een autoreparatiebedrijf voert dagelijks 30 olieverversingen uit, met behulp van 5W-30 motorolie. De werkplaats heeft een slanghaspel nodig die olie met een hoge flow levert en op verschillende lengtes kan worden vastgezet om verschillende automodellen te bereiken.
Bedieningsproces:
- Opstelling: Monteer YD53-015 (3/8" I.D., SAE 100 R1AT slang, 15m lengte) aan de werkplaatsmuur op een hoogte van 1,5m (een van de 3 vaste posities); sluit aan op het olieopslagsysteem;
- Olieverversing: Trek de slang tot 2-3m (vastgezet via ratelvergrendeling) om motoren van sedans te bereiken, of 4-5m voor SUV's; de 3/8" I.D. slang levert olie met een hoge flow, waardoor één olieverversing in ~5 minuten is voltooid;
- Efficiëntie: 30 olieverversingen voltooid in 2,5 uur; de 4-rolgeleider voorkomt slijtage van de slang door veelvuldig gebruik;
- Veiligheid: De ratelvergrendeling houdt de slang stabiel en voorkomt morsen tijdens de olieoverdracht.
Effect: Slang met hoge flow voldoet aan de dagelijkse vraag; verstelbare lengte past op alle voertuigtypen; wandmontage bespaart ruimte.
Smering van Versnellingsbakken in Fabrieken (YD53-013)
Scenariovereiste: Een fabriek smeert wekelijks 12 industriële versnellingsbakken (met behulp van hogedrukvet, SAE240). De versnellingsbakken staan 8-10m uit elkaar, wat een hogedruk, lange-reikwijdte slang vereist.
Bedieningsproces:
- Opstelling: Installeer YD53-013 (SAE 100 R2AT slang, 350 Bar druk) aan de muur in de buurt van het versnellingsbakgebied; stel de vaste positie in op 2m hoogte voor gemakkelijke toegang;
- Smering: Verleng de 15m slang naar elke versnellingsbak (vastgezet op 8-10m via ratelvergrendeling); de druk van 350 Bar duwt SAE240 vet in de tandwielen;
- Duurzaamheid: Het stalen frame is bestand tegen stof en schokken in de fabriek; de corrosiebestendige coating beschermt tegen vetafzetting;
- Betrouwbaarheid: Het zelfnivellerende systeem zorgt ervoor dat de slang na elk gebruik soepel oprolt, zonder knikken of schade.
Effect: Hogedrukslang verwerkt dik vet; lange reikwijdte dekt alle versnellingsbakken; duurzame constructie past bij industriële omstandigheden.
Onderhoud van Zware Vrachtwagens in Wagenpark Servicecentra (YD53-017)
Scenariovereiste: Een wagenparkcentrum onderhoudt wekelijks 15 zware vrachtwagens en moet snel grote hoeveelheden motorolie (15-20L per vrachtwagen) overbrengen. Het centrum heeft een haspel met hoge flow en ruimtebesparend nodig.
Bedieningsproces:
- Opstelling: Monteer YD53-017 (1/2" I.D., SAE 100 R1AT slang) aan de muur van de onderhoudsbaai; pas de vaste positie aan op 3m hoogte voor toegang tot de vrachtwagenmotor;
- Olieoverdracht: Trek de 15m slang tot 6-8m (vastgezet via ratelvergrendeling) om vrachtwagenmotoren te bereiken; de 1/2" I.D. slang levert 20L olie in ~3 minuten per vrachtwagen;
- Gemak: De 12-positie vergrendeling maakt het mogelijk de slang op de exacte benodigde lengte vast te zetten, waardoor overtollige speling wordt voorkomen;
- Ruimtebesparend: Wandmontage houdt de 15m slang van de vloer, waardoor schade door vrachtwagenbanden wordt voorkomen.
Effect: Slang met hoge flow versnelt het onderhoud; ruimtebesparend ontwerp past in drukke bays; verstelbare lengte past bij vrachtwagenhoogtes.
Veelgestelde Vragen
V1: De slang trekt met een ruk in of blijft vastzitten. Hoe kan dit worden opgelost?
A1: Schokkerig of vastzittend intrekken is meestal te wijten aan verkeerde uitlijning of vuil. Oplossingen:
- Controleer het Zelfnivellerende Systeem: Zorg ervoor dat het zelfnivellerende mechanisme schoon en gesmeerd is - voeg een druppel oliebestendig smeermiddel toe aan de draaipunten van het systeem;
- Verwijder Vuil: Veeg de 4-rolgeleider en het slangoppervlak af om olieresten of stof te verwijderen (ophoping veroorzaakt wrijving);
- Pas de Ratelvergrendeling Aan: Als de ratel te strak zit, draai dan de afstelschroef van de vergrendeling iets los (raadpleeg de gebruikershandleiding) om een soepelere beweging mogelijk te maken. Deze stappen herstellen een stabiel intrekken.
V2: Kan YD53-013 (350 Bar) worden gebruikt voor water in plaats van vet?
A2: Ja, maar alleen voor hogedruk waterservices (zoals vermeld in de toepasselijke gebieden). Echter:
- Spoel de Slang Eerst Door: Als u overschakelt van vet naar water, spoel de slang dan door met schoon water om resterend vet te verwijderen - vet gemengd met water kan verstoppingen veroorzaken;
- Controleer de Compatibiliteit: Zorg ervoor dat de waterdruk de 350 Bar (de maximale werkdruk van de haspel) niet overschrijdt;
- Droog Na Gebruik: Na gebruik met water, trek de slang in en laat eventueel resterend water weglopen om interne roest te voorkomen. Kies voor reguliere watertaken een model met een lagere druk (bijv. YD53-012) om overbelasting van de haspel te voorkomen.
V3: De ratelvergrendeling houdt de slang niet op de gewenste lengte. Wat is er mis?
A3: Het falen van de vergrendeling is meestal te wijten aan versleten rateltanden of een losse veer. Oplossingen:
- Inspecteer de Rateltanden: Controleer de rateltandwielen op slijtage - als de tanden beschadigd zijn, vervang dan de ratelconstructie (verkrijgbaar bij de fabrikant);
- Draai de Veer Vast: Zoek de ratelveer (in de haspel) en draai de bevestigingsschroef vast - losse veren verminderen de vergrendelingsspanning;
- Reinig het Vergrendelingsmechanisme: Veeg de ratel- en vergrendelingscomponenten af met een doek om olie/vetafzetting te verwijderen die de inschakeling kan verhinderen.
V4: Hoe onderhoud ik de haspel om langdurige prestaties te garanderen?
A4: Belangrijkste onderhoudsstappen:
- Slangverzorging: Inspecteer de slang maandelijks op scheuren of lekkages; vervang beschadigde slangen onmiddellijk (gebruik alleen SAE-gecertificeerde vervangingen);
- Smering: Breng elke 3 maanden oliebestendig smeermiddel aan op de 4-rolgeleider, ratelvergrendeling en het zelfnivellerende systeem;
- Frameonderhoud: Veeg het stalen frame af met een droge doek om olie/stof te verwijderen; werk krassen op de corrosiebestendige coating bij met bijpassende verf;
- Opslag: Laat bij koud weer alle vloeistof uit de slang lopen om bevriezing te voorkomen; bewaar de haspel op een droge plaats om roest te voorkomen.
