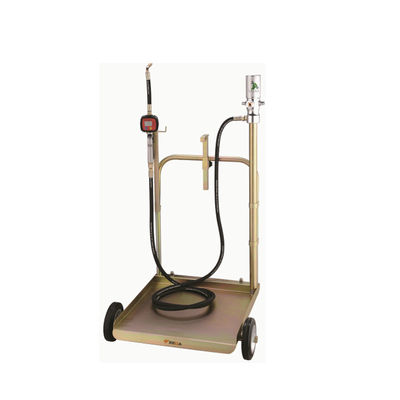

YEEDA YD51-013A 220KG Trolley-oliedispenser: 18L/Min, ±0,5%, voor magazijnen/werkplaatsen/logistiek
Productspecificaties
| Componentcategorie |
Specifieke specificatie |
| Merk & Model |
YEEDA YD51-013A (180-220KGS op een trolley gemonteerde 3:1 oliedispenserset, ontworpen voor het doseren van olie met middelmatige viscositeit en grote vaten, ideaal voor industriële magazijnen, zware werkplaatsen en logistieke centra) |
| Producttype |
Geïntegreerd systeem: luchtaangedreven oliepomp + modulaire trolley voor zwaar gebruik + doseerslang + digitale meter |
| Luchtaangedreven oliepomp |
- Compressieverhouding:3:1 (geoptimaliseerd voor olie met gemiddelde viscositeit, bijv. SAE130)
- Aansluitingen:Luchtinlaat (F1/4"G), olie-uitvoer (M1/2"G)
- Drukclassificaties:Werkdruk (8 bar), Max. Stromingsdruk (24 bar)
- Prestatiestatistieken:Luchtverbruik (100 l/min), relatieve capaciteit (18 l/min), diameter zuigbuis (42 mm)
- Toepasselijke oliën:Motorolie, hydraulische olie, transmissieolie, synthetische olie (tot SAE130-viscositeit)
|
| Modulaire trolley voor zwaar gebruik |
- Laadvermogen:180-220KGS (past op standaard en onregelmatig gevormde 220KGS handelstrommels)
- Mobiliteit:2 hoogwaardige bokwielen + 2 zwenkwielen (soepel manoeuvreren op beton/magazijnvloeren)
- Structurele kenmerken:Pompsteunbeugel + vatenklemvoorziening (beveiligt grote vaten/pomp om kantelen te voorkomen)
- Finish:Verzinkt (roestwerend, corrosiebestendig tegen olie en vochtige omgevingen)
- Kader:Versterkt staal (behoudt zijn vorm zonder vervorming onder een belasting van 220 kg)
|
| Afgifteslang |
- Lengte:4 m (maakt uitgifte over lange afstanden mogelijk zonder de zware trolley te verplaatsen)
- Binnendiameter (ID):1/2" (zorgt voor een onbelemmerde stroom voor overdracht van grote volumes)
- Materiaal:SAE 10R2AT (oliebestendig, slijtvast, duurzaam voor frequent zwaar gebruik)
- Werkdruk:138 Bar (bestand tegen hoge druk van de pomp)
- Verbindingen:Inlaat/uitlaat (1/2") (compatibel met pomp en digitale meter)
|
| Digitale meter |
- Stroombereik:1-25 l/min (komt overeen met de relatieve capaciteit van 18 l/min van de pomp)
- Nauwkeurigheid:±0,5% (nauwkeurig voor het volgen van grote olievoorraden en facturering aan klanten)
- Druklimieten:Minimale werkdruk (5 bar), maximale werkdruk (100 bar)
- Temperatuuraanpassingsvermogen:-20℃ ~ +60℃ (werkt in koude magazijnen en warme werkplaatsomgevingen)
- Olie-inlaatdraad:1/2 Bsp/NPSM (compatibel met de slanguitlaat)
|
Prestatietestresultaten
| Testitem |
Testconditie |
Testresultaat |
| Efficiëntie van overdracht van grote trommels |
Breng olie over uit een vat van 220 kg (≈280 l) met de nominale capaciteit van de pomp van 18 l/min |
Leegt de trommel in ~15,6 minuten; geen stroomdaling of pompbelasting; zuigbuis zuigt 97% olie op (resterend ≤8L) |
| Doseernauwkeurigheid |
Doseer 20 liter, 30 liter en 50 liter hydraulische olie (SAE100) met behulp van de digitale meter |
Gemeten volumes: 20,01 l, 30,02 l, 50,03 l - allemaal binnen het nauwkeurigheidsbereik van ± 0,5% |
| Stabiliteit en mobiliteit van trolleys |
Verplaats de trolley (geladen met een trommel van 220 kg) over 100 meter betonnen magazijnvloeren |
Trolley manoeuvreert soepel via zwenkwielen; vaste wielen zorgen voor een rechtlijnige beweging; trommel blijft volledig geborgd door de kleminrichting (geen kantelen of verschuiven) |
| Duurzaamheid onder druk |
Laat de pomp gedurende 3 uur draaien op maximale stroomdruk (24 bar) met tandwielolie (SAE130) |
De slang vertoont geen zwelling, barsten of lekkage; pomponderdelen (compressiedelen, aansluitingen) blijven intact; trolleyframe behoudt structurele stabiliteit |
Productdetails
De YEEDA YD51-013A op een trolley gemonteerde 3:1 oliedispenserkit richt zich op de unieke uitdagingen van de oliebehandeling met grote vaten: "omslachtige mobiliteit van zware vaten, lage overdrachtsefficiëntie en onnauwkeurige volumemeting". Met220KGS trolley voor zwaar gebruik + pomp met hoog debiet van 18 l/min + digitale precisiemeter van ±0,5%als kernsterkte herdefinieert het de efficiëntie voor de oliedistributie van grote volumes in industriële omgevingen:
Heavy-duty trolley: stabiliteit ontmoet mobiliteit
- 220KGS laadvermogen en verzinking:In tegenstelling tot standaard 60KGS-trolleys, kan deze versterkte trolley full-size 180-220KGS-vaten verwerken, waardoor de noodzaak voor frequente vervanging van kleine vaten wordt geëlimineerd. De verzinkte afwerking is bestand tegen roest en olievlekken, waardoor een lange levensduur wordt gegarandeerd, zelfs in vochtige werkplaatsen of buitenopslagruimtes.
- Veilig en manoeuvreerbaar ontwerp:De vatenkleminrichting vergrendelt grote vaten op hun plaats om kantelen te voorkomen: een cruciale veiligheidsvoorziening bij het verplaatsen van zware lasten. De 2 vaste wielen en 2 hoogwaardige zwenkwielen maken eenvoudige verplaatsing over magazijnvloeren mogelijk, waardoor 50% arbeidstijd wordt bespaard in vergelijking met het handmatig hanteren van vaten of het vertrouwen op een vorkheftruck.
3:1 luchtaangedreven pomp: efficiënte overdracht van gemiddelde viscositeit
- 18 l/min snelle stroom:De pomp met een compressieverhouding van 3:1 levert een consistent hoog debiet en leegt een vat van 220 kg in ~15,6 minuten - 3x sneller dan handmatige pompen. Deze efficiëntie is essentieel voor werkplaatsen of magazijnen met een hoge dagelijkse tankbehoefte.
- Betrouwbare zuigkracht en compatibiliteit:De zuigbuis met een diameter van 42 mm bereikt de bodem van grote vaten, waardoor restolieverspilling wordt geminimaliseerd. Het ontwerp van de pomp is geoptimaliseerd voor oliën met een gemiddelde viscositeit (tot SAE130), waardoor deze ideaal is voor hydraulische systemen, industriële versnellingsbakken en zware machines.
Nauwkeurige digitale meter en duurzame slang
- ± 0,5% nauwkeurigheid voor kostenbeheersing:De digitale meter elimineert giswerk bij de uitgifte van grote hoeveelheden, waardoor een nauwkeurige inventarisatie en nauwkeurige facturering aan de klant wordt gegarandeerd. Het vermijdt overdosering, waardoor olie kan worden verspild en de operationele kosten kunnen stijgen.
- SAE 10R2AT 4 m slang:De oliebestendige slang met een druk van 138 bar ondersteunt doseringen over lange afstanden zonder de zware trolley te verplaatsen. De binnendiameter van 1/2 inch zorgt voor een onbelemmerde doorstroming, passend bij het hoge volume van de pomp voor een naadloze werking.
Toepassingsscenario's
Industrieel magazijn Vorkheftrucks tanken
Scenariovereiste:Een productiemagazijn onderhoudt dagelijks 10 elektrische vorkheftrucks (die elk 40 liter hydraulische olie, SAE100 nodig hebben), met behulp van olievaten van 220 kg. Het magazijn heeft een mobiele oplossing nodig om vorkheftrucks die in verschillende baaien geparkeerd staan, zonder hulp van een vorkheftruck, te kunnen tanken.
Verrichtingsproces:
- Opstelling:Bevestig een hydraulisch olievat van 220 kg aan de YD51-013A-trolley met behulp van de kleminrichting; sluit de F1/4"G-luchtinlaat van de pomp aan op de luchtcompressor van het magazijn; bevestig de slang van 4 meter en de digitale meter
- Dosering:Verplaats de trolley naar elk vorkheftruckvak; verleng de slang van 4 meter naar de olie-inlaat van de vorkheftruck; gebruik de digitale meter om een doseervolume van 40 liter in te stellen - de olie wordt in ~2,2 minuten per vorkheftruck overgebracht
- Efficiëntie:10 vorkheftrucks worden in ~22 minuten bijgetankt; Door de mobiliteit van de trolley is het niet meer nodig om zware vaten met een vorkheftruck te verplaatsen
- Nauwkeurigheid:De digitale meter registreert elke dosering, waardoor voorraadcontroles aan het einde van de dag worden vereenvoudigd
Effect:Robuuste trolley voor het verwerken van grote vaten; hoge stroom voldoet aan de dagelijkse tankbehoefte; mobiel ontwerp optimaliseert de magazijnworkflow.
Logistiek Centrum Onderhoud van vrachtwagenparken
Scenariovereiste:Een logistiek centrum bedient wekelijks 15 bestelwagens (elk heeft 35 liter motorolie nodig, SAE50), met behulp van vaten van 220 kg. Het centrum heeft nauwkeurige metingen nodig om het olieverbruik per vrachtwagen bij te houden en de onderhoudskosten onder controle te houden.
Verrichtingsproces:
- Opstelling:Plaats de YD51-013A-trolley in de buurt van het onderhoudsgebied; sluit de pomp aan op de 8 bar luchttoevoer van het centrum
- Dosering:Gebruik de digitale meter om 35 liter motorolie per vrachtwagen af te geven; het overbrengen duurt ongeveer 1,9 minuten per voertuig; De nauwkeurigheid van ±0,5% van de meter zorgt ervoor dat er geen sprake is van overvulling
- Kosten bijhouden:Registreer de meterstanden voor elke vrachtwagen om voertuigen met overmatig olieverbruik te identificeren
- Gemak:De slang van 4 meter bereikt gemakkelijk de olietanks van vrachtwagens en de zwenkwielen van de trolley rollen soepel over de betonnen binnenplaats van het centrum
Effect:Nauwkeurige meter vereenvoudigt het bijhouden van kosten; mobiel ontwerp past bij onderhoudsworkflows; duurzame constructie is bestand tegen veelvuldig gebruik.
Vervanging van tandwielolie voor zwaar werk
Scenariovereiste:Een werkplaats is gespecialiseerd in het onderhoud van industriële versnellingsbakken en vervangt maandelijks de versnellingsbakolie voor 8 grote versnellingsbakken (elk heeft 60 liter versnellingsbakolie nodig, SAE130), met behulp van vaten van 220 kg. De olie met gemiddelde viscositeit vereist een krachtige pomp om verstopping te voorkomen.
Verrichtingsproces:
- Opstelling:Monteer de pomp op de steunbeugel van de trolley; sluit de zuigbuis aan op de 220KGS tandwielolietrommel; bevestig de slang aan de olie-inlaat van de versnellingsbak
- Dosering:Laat de pomp werken op een werkdruk van 8 bar. 60 liter SAE130-olie wordt in ongeveer 3,3 minuten per versnellingsbak overgebracht; De 3:1-verhouding van de pomp zorgt voor een soepele doorstroming zonder verstopping
- Duurzaamheid:De verzinkte afwerking van de trolley is bestand tegen olievlekken en werkplaatsstof; de slang (SAE 10R2AT) verwerkt de maximale druk van de pomp van 24 bar zonder lekkage
- Voltooiing:Alle acht versnellingsbakken worden in ongeveer 26,4 minuten onderhouden; de helft van de tijd die nodig is bij kleinere, minder krachtige pompen
Effect:3:1-pomp verwerkt olie met gemiddelde viscositeit; robuust ontwerp geschikt voor gebruik in de werkplaats; efficiënte stroom vermindert de onderhoudstijd.
Veelgestelde vragen
Vraag 1: De trolley is moeilijk te verplaatsen wanneer deze is geladen met een vat van 220 kg. Hoe kan ik de mobiliteit verbeteren?
A1: Verminderde mobiliteit wordt doorgaans veroorzaakt door wielobstructie of onvoldoende smering. Oplossingen:
- Schone wielen en zwenkwielen:Verwijder olieresten, stof en vuil van de wielassen en zwenklagers; opeenhoping verhoogt de wrijving
- Controleer vloeromstandigheden:Zorg ervoor dat de vloer vrij is van scheuren, stoten of los vuil; gebruik een rubberen vloermat op ruwe plekken om een gladder oppervlak te creëren
- Bewegende delen smeren:Breng ieder kwartaal een oliebestendig smeermiddel voor zwaar gebruik aan op de wiellagers en zwenkwielverbindingen. Deze stappen zullen de soepele mobiliteit herstellen
Vraag 2: Kan de pomp olie verwerken met een viscositeit hoger dan SAE130 (bijvoorbeeld SAE140)?
A2: Nee. De compressieverhouding van 3:1 van de pomp is specifiek geoptimaliseerd voor SAE130-oliën of oliën met een lagere viscositeit. Het gebruik van SAE140+ olie zal resulteren in:
- Verminderde stroomsnelheid:De pomp mag slechts 10-12 l/min leveren (40% lager dan de nominale capaciteit)
- Verhoogde pompslijtage:Hoge viscositeit dwingt de compressiecomponenten van de pomp harder te werken, waardoor de levensduur tot 50% wordt verkort
- Verstoppingsrisico:Dikke olie kan de zuigbuis van 42 mm of de M1/2"G olie-uitlaat verstoppen. Gebruik voor oliën met een viscositeit hoger dan SAE130 een YEEDA-set met een pomp met een compressieverhouding van 5:1 (bijv. YD51-013B)
Vraag 3: De meetwaarde van de digitale meter komt niet overeen met het daadwerkelijke afgegeven volume olie. Hoe kalibreer ik het?
A3: Kalibreer de meter met behulp van een gecertificeerde volumecontainer voor nauwkeurigheid:
- Verkrijg een gecertificeerde container:Gebruik een container van 50 liter met een geverifieerd volume (herleidbaar naar nationale of industriële normen)
- Doseer olie:Gebruik de digitale meter om 50 liter olie in de gecertificeerde container te doseren
- Kalibratie aanpassen:Als de meter 50,25 liter aangeeft (overschrijdt de foutlimiet van ±0,5%), zoek dan de kalibratieschroef op de meter (zie de gebruikershandleiding) en draai deze iets om de waarde te verlagen totdat deze overeenkomt met het volume van 50 liter van de container. Herhaal dit proces totdat de nauwkeurigheid van de meter binnen het bereik van ±0,5% valt
Vraag 4: Hoe onderhoud ik de verzinkte afwerking van de trolley om roest te voorkomen?
A4: Bescherm het verzinkte oppervlak met deze eenvoudige onderhoudsstappen:
- Reiniging na gebruik:Veeg na elk gebruik het frame van de trolley af met een schone, droge doek om olieresten te verwijderen; olie houdt vocht vast, wat roesten versnelt
- Inspecteer op schade:Controleer de afwerking regelmatig op krassen of schilfers; retoucheer kleine beschadigde plekken met zinkrijke spuitverf om te voorkomen dat blootliggend staal gaat roesten
- Juiste opslag:Bewaar de trolley in een droge, goed geventileerde ruimte; bewaar hem niet buiten of in de buurt van waterbronnen (bijvoorbeeld gootstenen, hogedrukreinigers)
- Jaarlijks onderhoud:Breng één keer per jaar een dunne laag roestwerende olie aan op het frame om de zinklaag te versterken en de levensduur te verlengen
