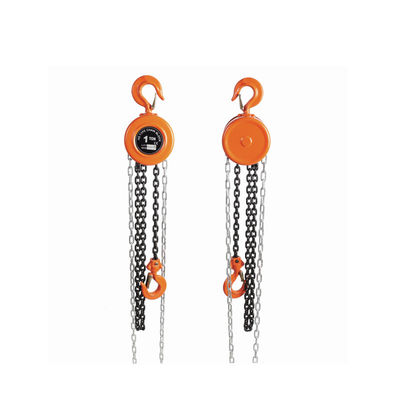

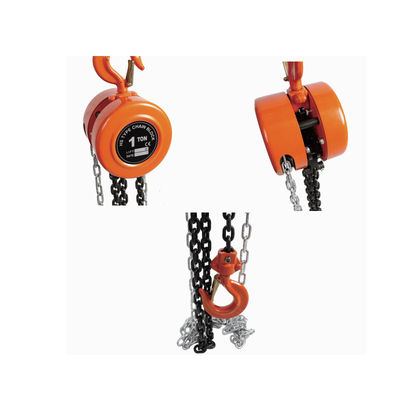

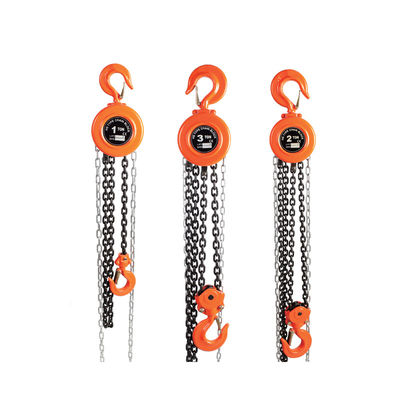

HSZ-ketenblok: 0,5-20 ton belasting, 2,5-3 meter lift voor werkplaats/constructie/redding
Productspecificaties
Samenvatting van de kernparametertabel
| Model |
Capaciteit (T) |
Lifthoogte (m) |
Testbelasting (T) |
Min. Hoofdruimte (hoek aan hoek, mm) |
Kettingtrek (volledige lading, N) |
Aantal ladingketenlijnen |
Kettingspecificatie (mm) |
Nettogewicht (kg) |
Bruto gewicht (kg) |
Verpakkingsmaat (L × W × H, cm) |
Kettingdoos Grootte (cm) |
| Voor de toepassing van deze verordening geldt: |
0.5 |
2.5 |
0.75 |
255 |
221 |
1 |
6 |
8 |
10 |
28 × 21 × 17 |
1.7 |
| YD30-013-1T |
1 |
2.5 |
1.5 |
306 |
304 |
1 |
6 |
10 |
13 |
30 × 24 × 18 |
1.7 |
| YD30-013-1.5T |
1.5 |
2.5 |
2.25 |
368 |
343 |
1 |
8 |
16 |
20 |
34 × 29 × 20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33 × 25 × 19 |
25 |
| YD30-013-3T |
3 |
3 |
4.5 |
486 |
343 |
2 |
8 |
24 |
28 |
33 × 29 × 20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7.5 |
616 |
383 |
2 |
10 |
36 |
45 |
45 × 35 × 24 |
5.3 |
| De in punt 1 bedoelde vergunningen zijn niet geldig. |
10 |
3 |
12.5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| De in punt 1 bedoelde gegevens worden in de tabel weergegeven. |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70 × 45 × 75 |
19.4 |
Algemene basisparameters
| Parametercategorie |
Specifieke beschrijving |
| Productpositionering |
ontworpen voor het opheffen van zware ladingen op grote hoogte, zonder stroom, voor onderhoud van fabriekswerktuigen, het opheffen van bouwmaterialen, het afhandelen van ladingen in magazijnen,en redding in de open luchtDe 8 modellen hebben een laadbereik van 0,5 T tot 20 T, waardoor de lichtgewicht draagbaarheid en de draagkracht van industriële kwaliteit in evenwicht worden gebracht. |
| Kernkenmerken |
- Werkzaamheden zonder stroom:Er is geen externe stroomvoorziening vereist; trek de handketen voor het tillen handmatig aan, geschikt voor scenario's zonder stroom.
- Aanpassingsservice:Ondersteunt OEM-aanpassingen en gepersonaliseerde functieaanpassingen.
- Internationale normen:Voldoet aan de internationale veiligheidsnormen en alle modellen zijn geslaagd voor de test van overbelasting (1,5 keer de nominale belasting).
|
| Structuur en materiaal |
- Ketensysteem:Ketting van hoge sterkte van legering van graad 80 met warm gegalvaniseerd oppervlak voor roestpreventie.
- Transmissie-mechanisme:Een dubbellagersysteem met een precisieversnellingsstel, een transmissie-efficiëntie ≥ 90%.
- Bremsysteem:Een ingebouwde rem met ratchet-pawl met een remmoment ≥ 3 maal het nominale belastingmoment.
- Hoekmontage:40Cr gesmeed staal haakjes met automatisch terugstelt veiligheidssluiters.
|
Productgegevens
Gecentreerd opVeiligheid bij zware ladingen + duurzaamheid die arbeid bespaart + universaliteit zonder stroom, is het YD30-013-serie HSZ-ketenblok geoptimaliseerd voor het opheffen van zware ladingen zonder stroom.
Dubbellagers + krachtige ketens, moeiteloos zwaar opheffen
Dubbellagertransmissie, uitstekende efficiëntie en duurzaamheid
- Significant arbeidsbesparend effect:Verminderde transmissieweerstand met 30%, verhoogde hefprestatie met 25%.
- Minder slijtage:Lagers verdelen de radiële kracht gelijkmatig, waardoor slijtage met 40% wordt verminderd en de levensduur van gewone producten 1,5 maal wordt verlengd.
Ketting van legering van graad 80, robuust, roestvrij en niet-versperrend
- Sterk draagvermogen:De breeksterkte is veel hoger dan gewone ketens.
- Uitstekende roestvastheid:Dubbele roestvrije behandeling van warmverzinking + passivatie.
- Glanzige mazen:Voor een nauwkeurige koppeling van de tandwielen is de accuraatheid van de ketenpitch ≤ 0,1 mm.
Meerdere veiligheidsbeschermingen, geen risico's bij zware ladingen
"Lock-on-release" rem, betrouwbaarder valbescherming
- De rem vergrendelt zich onmiddellijk wanneer de handketen wordt losgelaten, waardoor zware voorwerpen niet vallen.
- Het remsysteem slaagt in 1000 start-stop tests met zware belastingen zonder dat de prestaties verslechteren.
Antidetachment haak + Compacte structuur, veilig en draagbaar
- Anti-ontkoppeling haak:Automatisch terugzetten van veiligheidsslotten met openingshoek ≤ 60°.
- Lichtgewicht ontwerp:0Het.5T-model weegt slechts 8 kg; het 20T-model heeft een modulair gespleten ontwerp voor gemakkelijk transport.
Toepassingsscenario's
Onderhoud van fabriekswerkplaatsapparatuur (kernscenario: modellen 0.5T-5T)
Scenario vereiste:Het opheffen van een spindel van een 5T-machine uit de ruimte van de apparatuur (2,5 m hoogte) tijdens een stroomstoring in een smalle werkruimte.
Resultaat:Vermindert de gebruikers met 70%, verkort de opheffingstijd van 1 uur tot 20 minuten.
Het opheffen van bouwmaterialen (scenario 2: modellen 3T-10T)
Scenario vereiste:8T staal bundel naar 10m hoog platform op een energievrije bouwplaats.
Resultaat:Vermindert de hefkosten met 80%, werkt 1 maand in een stoffige omgeving.
Verpakkingsvrachtverwerking en redding in het buitenland (scenario 3: modellen 0,5T-20T)
Scenario vereiste:Verplaatsen van een 15T-plank in het magazijn; het opheffen van een 5T-voertuig in een buitenredding.
Resultaat:Verhoogt de efficiëntie van het magazijn met 80%; voltooit voertuigredding in 30 minuten zonder stroom.
Vaak gestelde vragen
V1: Hoe kies ik het juiste model op basis van de werkelijke behoeften?
A1:Kies op basis van lading, hoogte en scenario:
- Selecteer een model met een nominale belasting 20% hoger dan de werkelijke belasting
- Modellen 0.5T-1.5T hebben 2,5 m lift; 2T-20T hebben 3 m lift
- Voorrang geven aan gegalvaniseerde ketenmodellen voor buitengebruik
V2: De ketting zit vast tijdens het tillen. Is dit een fout? Hoe los ik het op?
A2:Gewoonlijk een kwestie van exploitatie of onderhoud:
- Voor ketenverwikkeling: trek de handketen langzaam in omgekeerde richting
- Voor onvoldoende smeer: toevoegen van vet op basis van lithium (model Li-2)
V3: Na langdurig gebruik neemt het remwerkingseffect af.
A3:Instelling van de remruimte:
- Verlos de remvoersnoot
- Draai de aanpassingsbout in de rij van de klok (1/4 draai elke keer)
- Vervang het remblok indien ≥ 1 mm verslijt
V4: Wanneer de keten buiten bij lage temperaturen (-25°C) wordt gebruikt, wordt deze dan broos en faalt de rem?
A4:Nee, met de juiste voorbereidingen:
- Keten van legering van graad 80 behouden de taaiheid bij -25°C
- remvet is laagtemperatuurvet bestand tegen -30°C
- Voorverhit de onderdelen door de handketen 10-15 keer leeg te trekken
